REINOGRIP-T-Stück

Die längs­kraft­schlüssige Abzweig­mög­lichkeit für Ihr Rohrsystem – sicher und schnell montiert

Mit den REINOGRIP T‑Stücken können Sie schnell und sicher Abzwei­gungen und Zulei­tungen in Ihrem Druck­rohr­system reali­sieren. Dadurch sparen Sie wertvolle Zeit und Monta­ge­kosten. Selbst ohne Innen­druck bietet die Kupplung ausrei­chenden Längskraftschluss. Sie können zwischen den Versionen mit allsei­tiger Kupplung und mit HP-Flansch am Abgang wählen, um den unter­schied­lichen Anschluss­erfor­der­nissen gerecht zu werden. Alle Bauteile der Kupplung sind aus Kunst­stoff und somit korro­si­onsfrei. Der Kupplungs­körper ist sogar aus spannungs­riss­be­stän­digem PE100-RC. Der Hinter­leg­flansch ist aus faser­ver­stärktem Kunst­stoff. Das Formteil ist somit korro­si­onsfrei und langlebig.

Technische Daten

Technische Zeichnung REINOGRIP T-Stücke

Komplettes Datenblatt

Ausschrei­bungstext

PE100 Formteile mit zugfester Steck­ver­bindung System REINOGRIP

Allge­meine Vorbemerkung

Die anzubie­tenden Formteile müssen als Set aus Vorschweißbund und einem der Dimension angepassten Hinter­leg­flansch geliefert werden. Die Vorschweiß­bunde müssen aus Material entspre­chend der PE100+ Association herge­stellt sein und hinsichtlich Dimen­sionen, Toleranzen und Gütean­for­de­rungen der DIN EN 12201 und DIN EN 1555 entsprechen. Die Hinter­leg­flansche müssen aus korro­si­ons­freiem, faser­ver­stärktem Kunst­stoff herge­stellt sein. Der Nachweis der Herstellung auf Basis eines Quali­täts­si­che­rungs­systems nach DIN EN ISO 9001 ist zu erbringen. Für alle

Die anzubie­tenden Formteile müssen aus Material entspre­chend der PE100+ Association herge­stellt sein und hinsichtlich Dimen­sionen, Toleranzen und Gütean­for­de­rungen der DIN EN 12201 entsprechen. Der Nachweis der Herstellung auf Basis eines Quali­täts­si­che­rungs­systems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzu­legen. Der Formteil­körper muss im Spritz­gieß­ver­fahren alter­nativ auch bei aufwän­di­geren Struk­turen aus einem Stück homogenen Halbzeugs herge­stellt sein, um die erfor­der­liche Verstärkung und somit hohe Stabi­lität des Formteils zu gewähr­leisten. Aus Wickelstab herge­stellte Halbzeuge oder andere nachträglich aufge­brachte Verstär­kungen sind nicht zulässig.

Die zugfesten Steck­ver­bin­dungen müssen Grip-Elemente mit jeweils mindestens 5 Grip-Zähnen aus hochfestem Kunst­stoff aufweisen, die auf feder­ge­la­gerten Haltern angeordnet sind. Durch einen Elastomer-Ring muss die Selbst­ak­ti­vierung des Grips gewähr­leistet sein. Am Eingang der Steck­ver­bindung muss ein Elastomer-Profilring als Abstreifer angeordnet sein, der das Eindringen von Schmutz verhindert. Es muss eine druck­dichte Lippen­dichtung System 3S in Trink­was­ser­qua­lität als Medien­ab­dichtung eingebaut sein.

Spitzenden an den Formteilen sind in langer Form auszu­führen, um sowohl das Stecken als auch eine HE-Stumpf­schweißung bzw. eine HW-Schweißung ausführen zu können.

Flansch­an­schlussmaße müssen gemäß DIN EN 1092–1 ausgelegt sein.

Flansch­an­schlüsse müssen je nach Art des Gegen­flan­sches entweder als Losflansch­ver­bindung oder als Festflansch­ver­bindung (nennwei­ten­gleich) ausge­führt werden. Die Hinter­leg­flansche müssen aus korro­si­ons­freiem, faser­ver­stärktem Kunst­stoff herge­stellt sein. Bund und Flansch müssen an ihren Verbin­dungs­flächen formschlüssig inein­ander greifen, der Flansch den Bund zusätzlich von außen noch stützen, um einer Verformung entge­gen­zu­wirken. Dies bewirkt eine volle Druck­be­last­barkeit der Flansch­ver­bindung entspre­chend der Rohrdi­men­sio­nierung. Der Hinter­leg­flansch ist unver­lierbar mit dem Vorschweißbund verbunden. Die Verwendung einer Profil­dichtung für flach­dichtend ausge­führte Bunde wird empfohlen, sofern keine andere Dichtung system­be­dingt vorhanden ist.

Hydrantenanschluss-Flansche müssen einen auf die Last des Hydranten ausge­legten nach außen verstärkten Schweiß­naht­be­reich aufweisen; DN 80 -> 110 mm Außen­durch­messer sowie DN 100 -> 135 mm Außen­durch­messer. Der Hinter­leg­flansch ist aus korro­si­ons­freiem, faser­ver­stärktem Kunst­stoff herge­stellt, stützt den PE-Bund von außen und weist eine Teller­fe­der­funktion auf, die die Vorspannung nach Anziehen der Schrauben aufrechterhält.

Optional erhält­liche Ausfüh­rungen: Flansch mit O‑Ringdichtung, Aufnahme für glattes Spitzende oder Bajonett-Spitzende (Württem­berger System) am Abgang der Hydran­ten­form­teile, Ausführung für PVC-U‑, PP-R- oder PP-H-Rohre.

  • Weiter­lesen

    Normen/Richtlinien
    DIN EN 12201, DIN EN 1092–1, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001, DVGW W 400–2, DVGW GW 335

    Zulassungen/Zertifikate

    DVGW: DW-8616CP0454, DV-8606BT0423, DV-8611BT0424

    Abnah­me­prüf­zeugnis 3.1 nach DIN EN ISO 10204 am Halbzeug vom verar­bei­teten Rohstoff mit Angabe von MFR und OIT; nur PE100 Material gem. PE100+ Association

    Hersteller zerti­fi­ziert nach ISO 9001:2015 und ISO 50001:2011

    Hersteller:
    Reinert-Ritz GmbH oder gleichwertig

    Leistungs­be­schreibung:

    1. PE100 Doppel­steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für PE100-Rohr der Dimension

    DN/OD [d1] …

    SDR …

    Betriebs­druck … bar

    1. PE100 Bogen 1 x d, beidseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für PE100-Rohr der Dimension

    DN/OD [d1] …

    SDR …

    … Grad

    Betriebs­druck … bar

    1. PE100 Bogen 1 x d, einseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für PE100-Rohr der Dimension

    DN/OD [d1] …

    SDR …

    … Grad

    Betriebs­druck … bar

    1. PE100 T‑Stück, allseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für PE100-Rohr der Dimension

    DN/OD1 [d1] …

    DN/OD2 [d2] …

    SDR …

    Betriebs­druck … bar

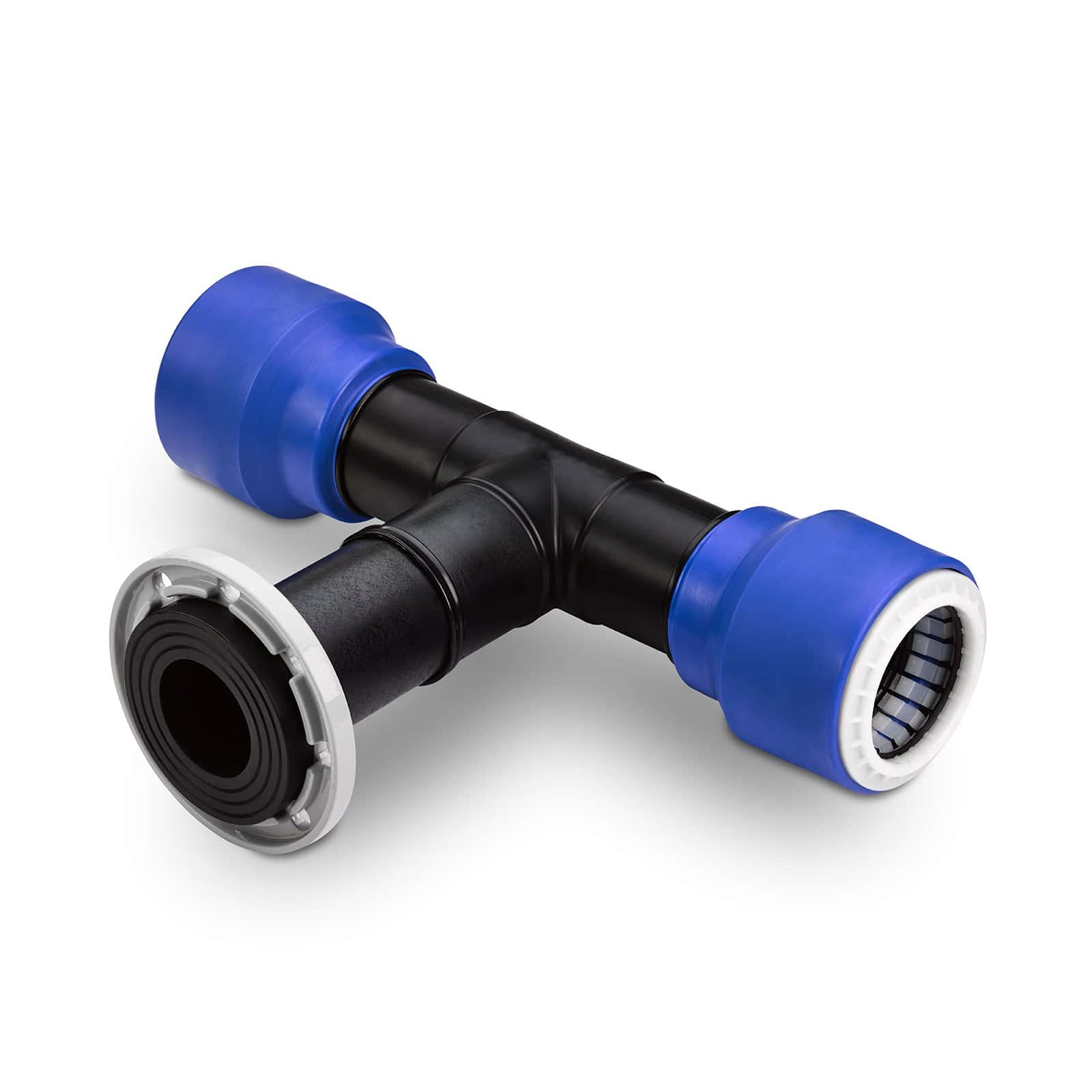

    1. PE100 T‑Stück mit HP-Flansch­abgang, mit Steck­kupp­lungen im Durchgang, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für PE100-Rohr der Dimension

    DN/OD [d1] …

    SDR …

    DN …

    PN … gebohrt

    Betriebs­druck … bar

    1. PE100 Reduzierung konzen­trisch, beidseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für PE100-Rohr der Dimension

    DN/OD1 [d1] …

    DN/OD2 [d2] …

    SDR …

    Betriebs­druck … bar

    1. PE100 Reduzierung konzen­trisch, einseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, zweite Seite lang für HW-Schweißung, für PE100-Rohr der Dimension

    DN/OD1 [d1] …

    DN/OD2 [d2] …

    SDR …

    Betriebs­druck … bar

  • Weiter­lesen

    1. PE100 Repara­tur­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und Schrau­ben­vor­spannung für sichere Fixierung, für Rohre der Dimension

    Material 1: □ PE100 □ PVC □ PP

    DN/OD1 [d1] …

    SDR …

    Material 2: □ PE100 □ PVC □ PP

    DN/OD1 [d1] …

    SDR …

    Betriebs­druck … bar

    1. PE100 E‑Stück, bestehend aus Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, und HP-Flansch für PE100-Rohr der Dimension

    DN/OD1 [d1] …

    SDR …

    DN …

    PN …

    Betriebs­druck … bar

    1. PE100 Teleskop-Reparatur-Set, beidseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, für Rohre der Dimension

    Material 1: □ PE100 □ PVC □ PP

    DN/OD1 [d1] …

    SDR …

    Material 2: □ PE100 □ PVC □ PP

    DN/OD1 [d1] …

    SDR …

    Betriebs­druck … bar

    1. PE100 Fußbogen für Hydrantenanschluss, verstärkte Ausführung, mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit Adapter für Hydranten mit Bajonett­spit­zende, für Rohre der Dimension

    DN/OD1 [d1] …

    SDR …

    Betriebs­druck … bar

    1. PE100 Hydran­ten­end­stück für Hausan­schluss, verstärkte Ausführung, mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit Adapter für Hydranten mit Bajonett­spit­zende, für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    DN/OD3 [d3] …

    SDR …

    Betriebs­druck … bar

    1. PE100 T‑Stück für Hydrantenanschluss, verstärkte Ausführung, beidseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit Adapter für Hydranten mit Bajonett­spit­zende, für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    Betriebs­druck … bar

    1. PE100 T‑Kreuzstück für Hydrantenanschluss, verstärkte Ausführung, allseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit Adapter für Hydranten mit Bajonett­spit­zende, für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    Betriebs­druck … bar

    1. PE100 X‑Kreuzstück für Hydrantenanschluss, verstärkte Ausführung, allseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit Adapter für Hydranten mit Bajonett­spit­zende, für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    Betriebs­druck … bar

  • Weiter­lesen

    1. PE100 Fußbogen für Hydrantenanschluss, verstärkte Ausführung, mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit nennwei­ten­gleicher Sonder­flansch­ver­bindung (VP-Flansch) mit faser­ver­stärktem Hinter­leg­flansch am Abgang, gebohrt nach DIN EN 1092–1, mit Feder­wirkung für konti­nu­ier­liche Schrau­ben­vor­spannung„ für Rohre der Dimension

    DN/OD1 [d1] …

    SDR …

    DN …

    Betriebs­druck … bar

    1. PE100 Hydran­ten­end­stück für Hausan­schluss, verstärkte Ausführung, mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit nennwei­ten­gleicher Sonder­flansch­ver­bindung (VP-Flansch) mit faser­ver­stärktem Hinter­leg­flansch am Abgang, gebohrt nach DIN EN 1092–1, mit Feder­wirkung für konti­nu­ier­liche Schrau­ben­vor­spannung, für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    DN …

    DN/OD3 [d3] …

    SDR …

    Betriebs­druck … bar

    1. PE100 T‑Stück für Hydrantenanschluss, verstärkte Ausführung, beidseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit nennwei­ten­gleicher Sonder­flansch­ver­bindung (VP-Flansch) mit faser­ver­stärktem Hinter­leg­flansch am Abgang, gebohrt nach DIN EN 1092–1, mit Feder­wirkung für konti­nu­ier­liche Schrau­ben­vor­spannung„ für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    DN …

    Betriebs­druck … bar

    1. PE100 T‑Kreuzstück für Hydrantenanschluss, verstärkte Ausführung, allseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit nennwei­ten­gleicher Sonder­flansch­ver­bindung (VP-Flansch) mit faser­ver­stärktem Hinter­leg­flansch am Abgang, gebohrt nach DIN EN 1092–1, mit Feder­wirkung für konti­nu­ier­liche Schrau­ben­vor­spannung„ für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    DN …

    Betriebs­druck … bar

    1. PE100 X‑Kreuzstück für Hydrantenanschluss, verstärkte Ausführung, allseitig mit Steck­kupplung, zugfest gem. DVGW, druck­klas­sen­ge­recht, mit EPDM-Lippen­dichtung und schmutz­ab­wei­sendem Profilring, mit nennwei­ten­gleicher Sonder­flansch­ver­bindung (VP-Flansch) mit faser­ver­stärktem Hinter­leg­flansch am Abgang, gebohrt nach DIN EN 1092–1, mit Feder­wirkung für konti­nu­ier­liche Schrau­ben­vor­spannung, für Rohre der Dimensionen

    DN/OD1 [d1] …

    SDR …

    DN …

    Betriebs­druck … bar
