T‑Stück für Hydrantenanschluss

Die robuste Lösung für den Anschluss ihres Hydranten direkt auf die Leitung

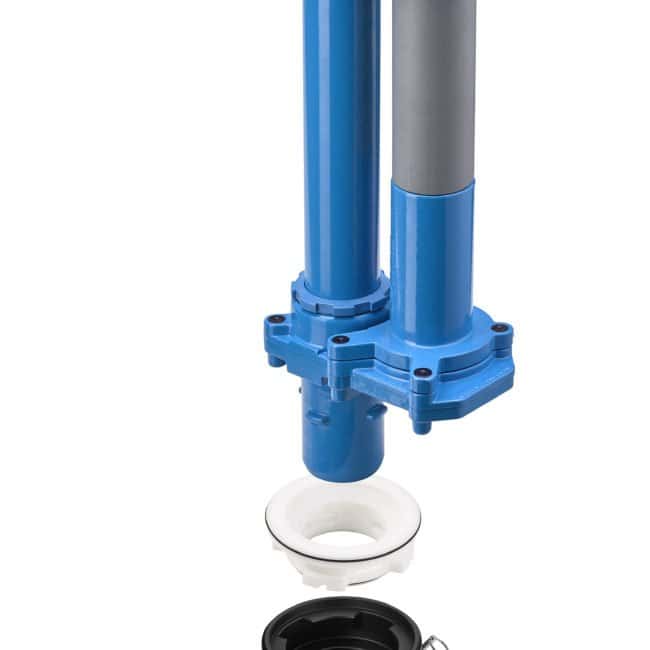

Der DVGW zertifizierte Hydrantenanschluss in T‑Stück Form zeichnet sich durch Flexibilität, Montagefreundlichkeit und Korrosionsfreiheit aus. So kann zwischen dem Flanschanschluss bzw. BAIO®- oder Spitzendeanschluss gewählt werden. Alle Varianten sind zudem alternativ mit REINOGRIP Steckkupplungen verfügbar für ein noch schnelleres Verlegen des Rohrleitungssystems.

Bei unserem Hydrantenanschluss können Sie zwischen verschiedenen Anschlussmöglichkeiten wählen, darunter Flanschanschluss, BAIO®- oder Spitzendeanschluss. Diese Varianten gewährleisten eine einfache Integration in bestehende Systeme und ermöglichen Ihnen, die beste Lösung für Ihre individuellen Anforderungen zu finden.

Zudem sind alle Optionen alternativ mit unseren innovativen REINOGRIP Steckkupplungen verfügbar. Diese erleichtern und beschleunigen die Montage erheblich, sodass das Verlegen des Rohrleitungssystems schneller und unkomplizierter vonstattengeht.

Vertrauen Sie auf REINERT-RITZ, den führenden Hersteller von PE Formteilen und Hydrantenanschlüssen, um eine langlebige und robuste Anbindung in Ihrem Wasserversorgungssystem sicherzustellen. Mit unserem T‑Stück für Hydrantenanschluss sind Sie optimal ausgestattet für alle Herausforderungen in der Wasserwirtschaft!

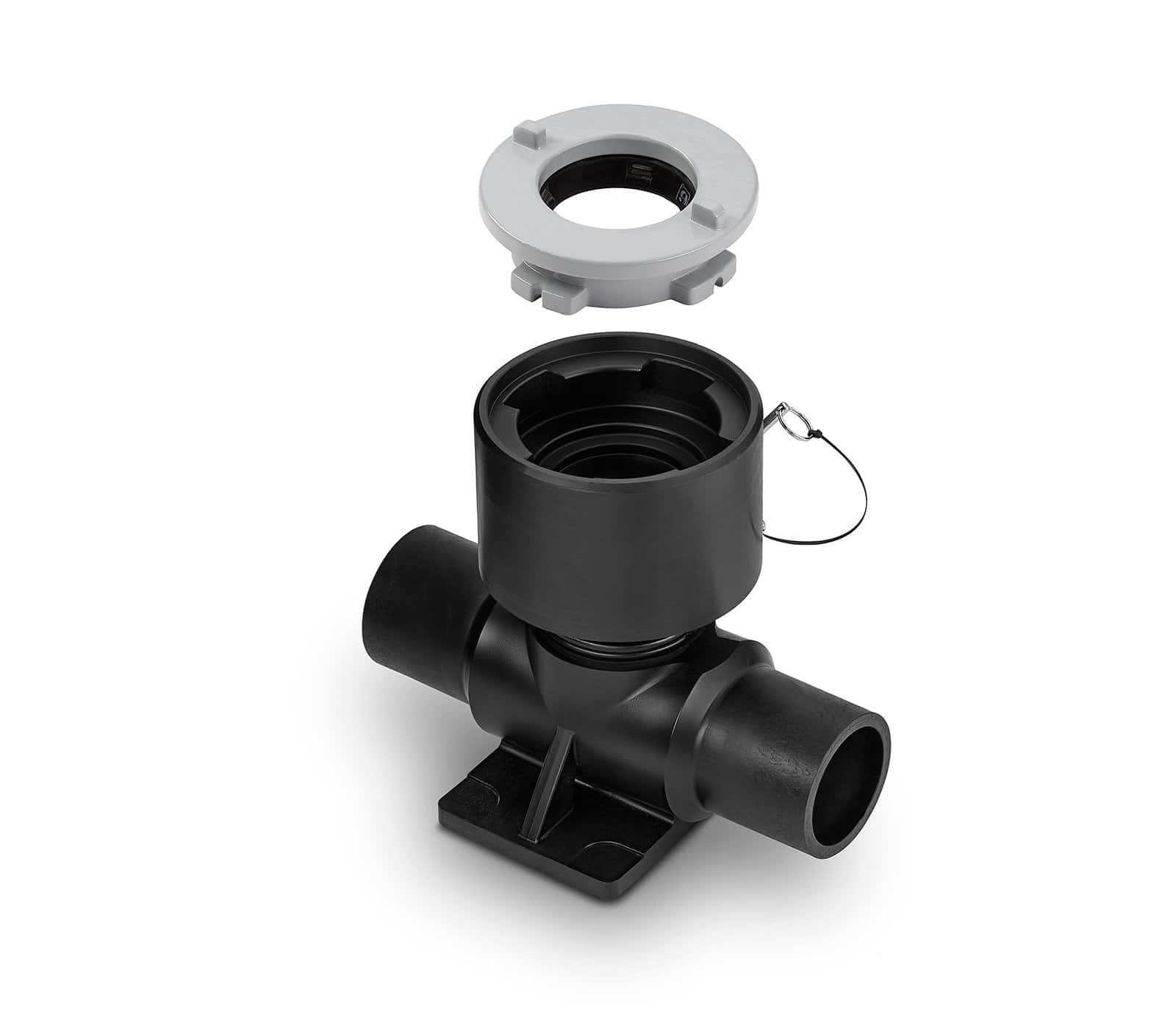

Produktbild T-Stück für Hydrantenanschlüsse

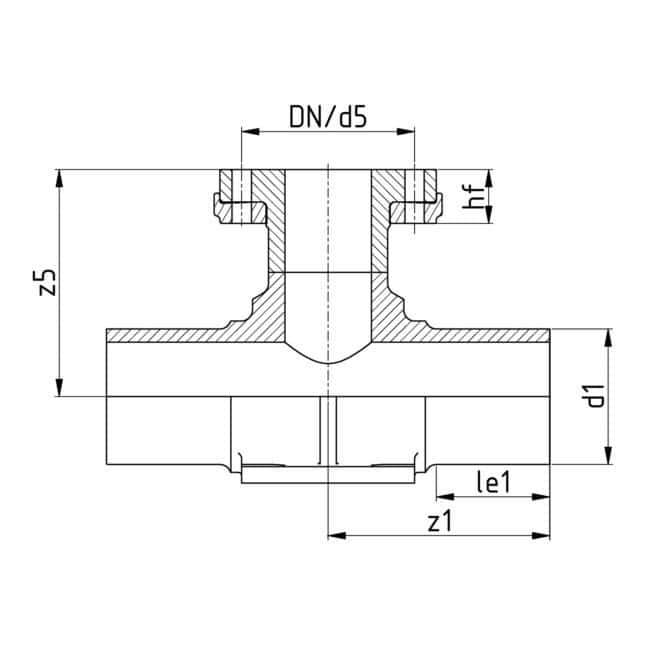

Technische Daten T‑Stück für Hydrantenanschluss

Komplettes Datenblatt

Ausschreibungstext

PE100 Hydrantenformteile: T‑Stück

Allgemeine Vorbemerkung

Die anzubietenden Formteile müssen aus Material entsprechend der PE100+ Association hergestellt sein und hinsichtlich Dimensionen, Toleranzen und Güteanforderungen der DIN EN 12201 entsprechen. Der Nachweis der Herstellung auf Basis eines Qualitätssicherungssystems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzulegen. Der Formteilkörper inklusive Standfuß muss im Spritzgießverfahren alternativ auch bei aufwändigeren Strukturen aus einem Stück homogenen Halbzeugs hergestellt sein, um die erforderliche Verstärkung und somit hohe Stabilität des Formteils zu gewährleisten. Aus Wickelstab hergestellte Halbzeuge oder andere nachträglich aufgebrachte Verstärkungen sind nicht zulässig.
Die Spitzenden sind in langer Form auszuführen, um sowohl eine HE-Stumpfschweißung als auch eine HW-Schweißung ausführen zu können.
Die Flanschanschlüsse müssen nennweitengleich nach DN 80 bzw. DN 100 gemäß DIN EN 1092–1 ausgelegt sein und einen auf die Last des Hydranten ausgelegten nach außen verstärkten Schweißnahtbereich aufweisen; DN 80 -> 110 mm Außendurchmesser sowie DN 100 -> 135 mm Außendurchmesser.
Der Hinterlegflansch ist aus korrosionsfreiem, faserverstärktem Kunststoff hergestellt, stützt den PE-Bund von außen und weist eine Tellerfederfunktion auf, die die Vorspannung nach Anziehen der Schrauben aufrechterhält.
Optional erhältliche Ausführungen: Flansch mit O‑Ringdichtung, Aufnahme für Spitzende oder Württemberger System am Abgang

Weiterlesen
Normen/Richtlinien
DIN EN 12201, DIN EN 1092–1, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001, DVGW W 400–2, DVGW GW 335
Zulassungen/Zertifikate

DVGW: DV-8606BT0423 und DV-8611BT0424

Abnahmeprüfzeugnis 3.1 nach DIN EN ISO 10204 am Halbzeug vom verarbeiteten Rohstoff mit Angabe von MFR und OIT; nur PE100 Material gem. PE100+ Association

Hersteller zertifiziert nach ISO 9001:2015 und ISO 50001:2011

Hersteller:
Reinert-Ritz GmbH oder gleichwertig

Leistungsbeschreibung:
1. PE100 T‑Stück für Hydrantenanschluss, verstärkte Ausführung, mit nennweitengleicher Sonderflanschverbindung (VP-Flansch) mit faserverstärktem Hinterlegflansch am Abgang, gebohrt nach DIN EN 1092–1, mit Federwirkung für kontinuierliche Schraubenvorspannung, langen Anschweißenden für HW-Schweißung,

d1 …
DN …
SDR …
