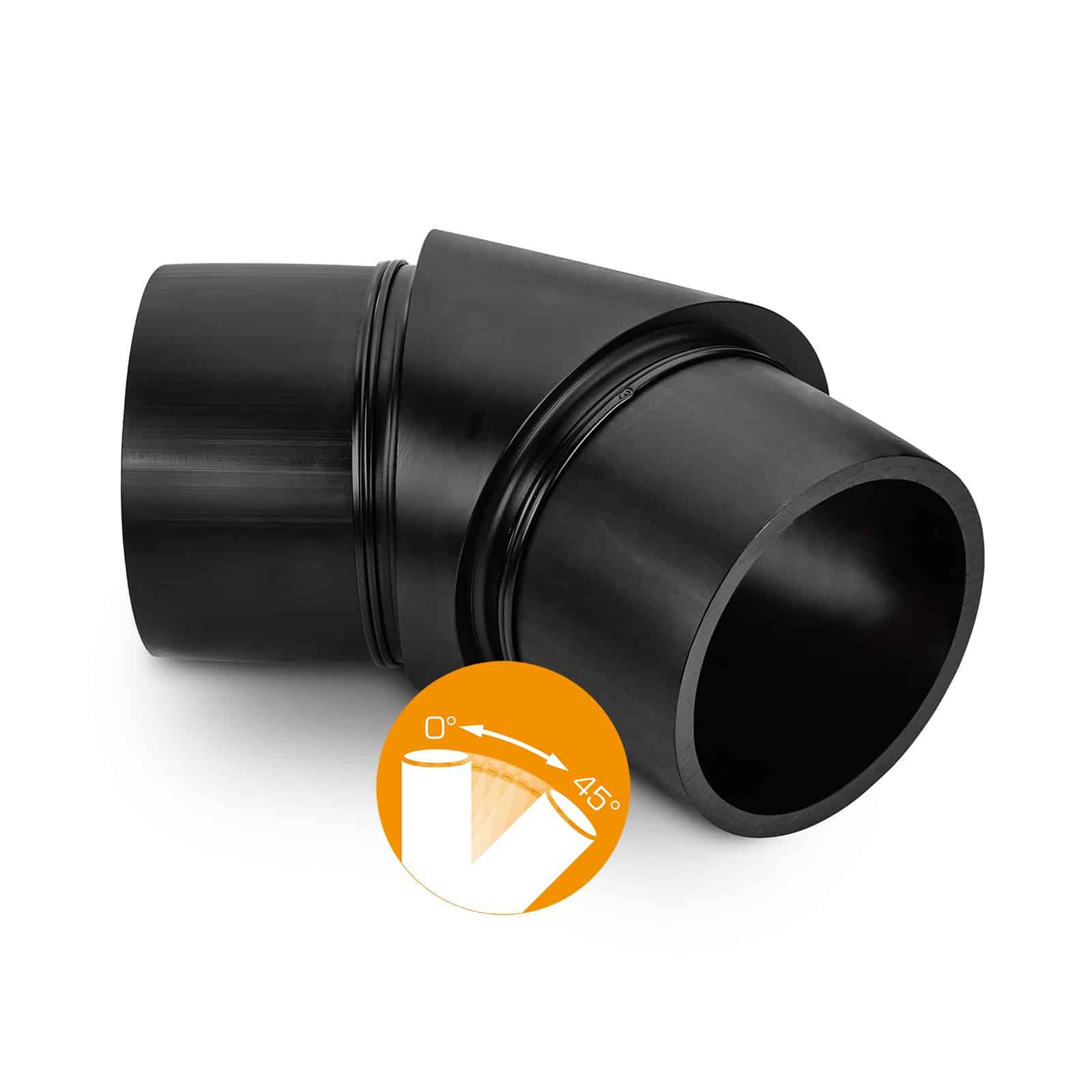

Winkel 45°

Aus Rohr und Halbzeug herge­stellter Winkel mit 45°

Der Grund­körper der Winkel ist aus homogenem Hohlstab strömungs­op­ti­miert gefertigt, sehr platz­sparend aufgebaut und mit Rohr verlängert, so dass auch hier die Verar­beitung mit Heizwen­del­schweiß­muffen und Heizele­ment­stumpf­schweißen möglich ist. Dank seiner kompakten Abmes­sungen sind Richtungs­än­de­rungen auf kleinstem Raum möglich. Die mecha­nische Fertigung gewähr­leistet eine präzise und dauer­hafte Einhaltung des Winkels, was die Montage erleichtert und den Aufwand minimiert. Weitere Winkel auf Anfrage.

Technische Daten

Technische Zeichnung nahtloser PE Bogen bis 45° gedrückt

Komplettes Datenblatt

Ausschrei­bungstext

PE100 Winkel

Allge­meine Vorbemerkung

Die anzubie­tenden Formteile müssen aus Material entspre­chend der PE100+ Association herge­stellt sein und hinsichtlich Dimen­sionen, Toleranzen und Gütean­for­de­rungen der DIN EN 12201 entsprechen. Der Nachweis der Herstellung auf Basis eines Quali­täts­si­che­rungs­systems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzulegen.

Der Formteil­körper muss aus einem Stück homogenen Halbzeugs im Fräsver­fahren herge­stellt sein, um die erfor­der­liche Verstärkung und somit hohe Stabi­lität des Formteils zu gewähr­leisten. Aus Wickelstab herge­stellte Halbzeuge oder andere nachträglich aufge­brachte Verstär­kungen sind nicht zulässig.

Der Formteil­körper sowie auch die Rohrstücke für die Spitzenden müssen aus PE100 herge­stellt sein.

Die Rohran­schlüsse müssen als Spitzende in ausrei­chend langer Form für eine HE-Stumpf­schweißung bzw. HW-Schweißung entspre­chend der Leitung nennwei­ten­gleich ausgelegt sein. Die Innen­wülste der HE-Stumpf­schweiß­ver­bindung müssen entfernt werden.

  • Weiter­lesen

    Normen/Richtlinien
    DIN EN 12201, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001

    Zulassungen/Zertifikate

    Abnah­me­prüf­zeugnis 3.1 nach DIN EN ISO 10204 am Halbzeug vom verar­bei­teten Rohstoff mit Angabe von MFR und OIT; nur PE100 Material gem. PE100+ Association

    Hersteller zerti­fi­ziert nach ISO 9001:2015 und ISO 50001:2011

    Hersteller:
    Reinert-Ritz GmbH oder gleichwertig

    Leistungs­be­schreibung:
    PE100 Winkel …° für … [Medium]-Leitung, druck­klas­sen­ge­recht, mit langen Schwei­ßenden für Einbau in eine Leitung der Dimension DN/OD … SDR … Nenndruck­stufe PN …

    Liefer­nachweis:
    Reinert-Ritz GmbH
    Ernst-Heinkel-Straße 2
    48531 Nordhorn
    Tel.: +49 5921 8347–0
    Fax: +49 5921 8347–25
    www.reinert-ritz.de
    Email: contact@reinert-ritz.com
